Назначение

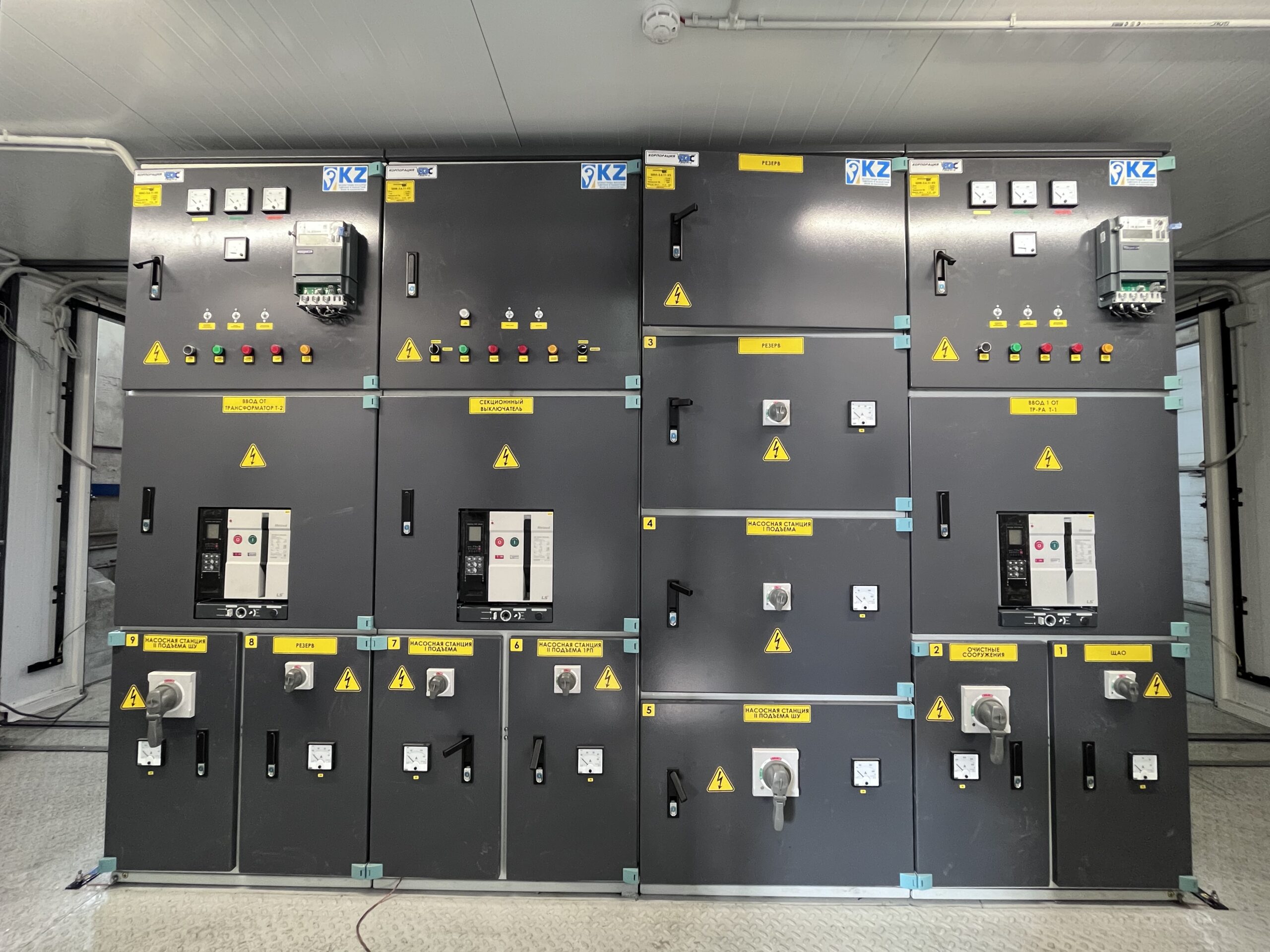

Комплектные трансформаторные подстанции внутрицеховой установки серии КТПВ предназначены для приема, преобразования и распределения электроэнергии напряжением 6–10/0,4–0,66 кВ.
КТПВ устанавливаются в здании или цехе рядом с потребителями, что позволяет сократить длину кабельных линий и снизить потери при передаче электроэнергии.
Технические характеристики
| Мощность | 400–3150 кВА |
|---|---|
| Напряжение ВН | 6; 10 кВ |
| Напряжение НН | 0,4; 0,66 кВ |
| Ток электродинамической стойкости шин РУНН | 25 / 50 / 100 кА |
| Ток термической стойкости | 10 / 25 / 50 кА |
| Сопротивление изоляции | ВН — 1000 МОм; НН — 1 МОм |
| Уровень изоляции | нормальная |
Классификация исполнений
- по охлаждению трансформатора
- по выполнению нейтрали
- по расположению составных частей
- по числу трансформаторов
- по изоляции ошиновки РУНН
- по климатическому исполнению: У3
- по степени защиты: IP31, по заказу IP54
- по выполнению ввода ВН
- по выполнению выводов РУНН
- по типу автоматических выключателей
- по назначению шкафов РУНН
- по условиям обслуживания
- по виду управления
